Dies ist
Teil 5 aus einer Anleitung zur
Erstellung eines Dashboards für eine SWOT-Analyse in Excel.
Das Tacho-Diagramm
Nun werden wir ein
Tacho-Diagramm erstellen. Dieses können Sie ideal für typische Warnwerte, oder auch einem Index verwenden.
Erstellen Sie zunächst wieder eine Verknüpfung zum Tabellenblatt „
SWOT“ und wählen Sie hier den
Begriff Tacho.
Für 6 Farben verwenden wir 7 Zellen untereinander. In die oberen 6 Zellen schreiben Sie die folgende Formel:
=WENN($C$54="Tacho";50/6;0)
Für die untere Zelle verwenden Sie diese Formel:
=WENN($C$54="Tacho";50;0)

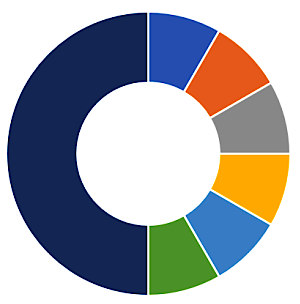

Nun erstellen wir ein
Ring-Diagramm. Die erste Datenreihe bezieht sich auf die 7 Zellen.
Anzeige
Skript Kostenrechnung
Umfassendes Skript für Studenten, Auszubildende und angehende Bilanzbuchhalter zu allen prüfungsrelevanten Themen aus der Kosten- und Leistungsrechnung als ebook im pdf-Format.
Preis 9,90 EUR,
Details hier >> (Für Premiummitglieder frei!)
Inklusive umfangreicher Übungsaufgaben und Lösungen.
Entfernen Sie den Titel und die Legende.

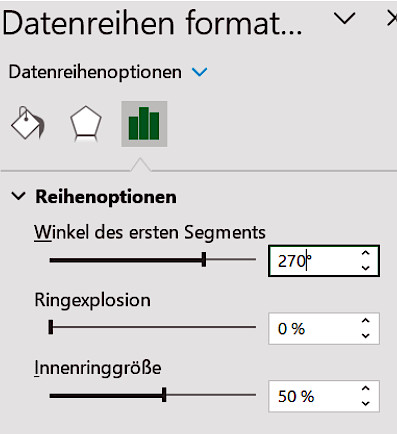

Damit der Wert von 50 unten steht, machen Sie einen Doppelklick auf den Wert im Diagramm. Beim Winkel stellen Sie jetzt
270 Grad ein und das Ring-Diagramm hat die richtige Anordnung.
Formatieren Sie die
Farben vom Kreis von rot nach grün. Die Farbe mit dem Wert 50 geben wir „
keine Füllung“.

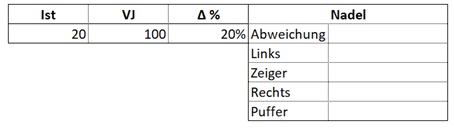

Erstellen Sie nun eine weitere Tabelle mit den folgenden Überschriften.
Bei der Nadel verwenden Sie zwei Zellen nebeneinander und hier die Bezeichnungen:
Abweichung, Links, Zeiger, Rechts, Puffer.
Für die ∆ % verwenden Sie folgende Formel:
=WENN(D56="Tacho";L60/M60;"")
Auf diese Weise wird die Abweichung nur angezeigt, wenn der
Begriff auf Tacho eingestellt ist.
Verwenden Sie für die Bezeichnungen folgende Formeln:
Abweichung:
=WENN(C54="Tacho";L56*100;0)
Links:
=WENN(C54="Tacho";N56-(N58/2);0)
Zeiger:
=WENN(C54="Tacho";2,5;0)
Rechts:
=WENN(C54="Tacho";100-N56-(N58/2);0)
Puffer:
=WENN(C54="Tacho";SUMME(N57:N59);0)

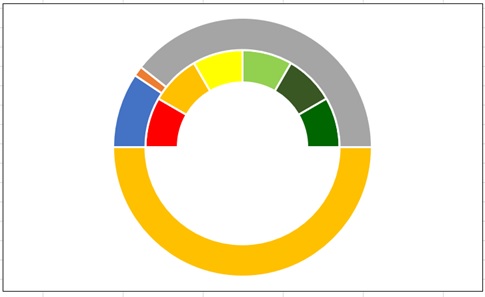

Damit haben wir nun die Datenreihe für die für den
Zeiger bzw. Nadel. Fügen Sie die Werte dem Ring-Diagramm hinzu, allerdings ohne die Abweichung. Das Diagramm sieht wie folgt aus:
Klicken Sie nun auf die neue Datenreihe und ändern Sie hier den Diagramm-Typ auf ein
Kreis-Diagramm.

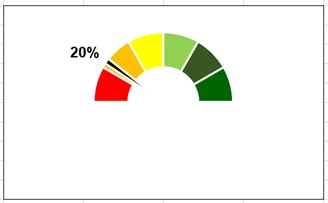

Den Zeiger formatieren Sie schwarz, alle anderen Werte formatieren Sie auf keine Füllung. Damit der
Zeiger richtig angezeigt wird, machen Sie einen Doppelklick auf den Zeiger und stellen Sie den Winkel auf 270 Grad ein.
Fügen Sie nun noch als Datenbeschriftung den Wert hinzu. Damit Ihnen der Abweichungswert angezeigt wird, markieren Sie die Datenbeschriftung und schreiben Sie in die Verknüpfung =L56 (in diesem Beispiel).

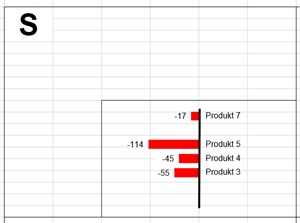

Nun fügen Sie alle 4 Diagramme im Tabellenblatt SWOT in den Bereich S für Strengths ein. Achten Sie darauf, dass alle Diagramme
keine Füllung haben.
Jedes Mal, wenn Sie nun den Begriff in der Dropdown-Auswahl ändern, verändert sich auch das Diagramm.
Kopieren Sie nun das Tabellenblatt Strengths für Weaknesses, Opportunities und Threats. Verändern Sie hier lediglich die Verknüpfungen und setzen Sie die Diagramme in die Bereiche der SWOT-Analyse.
Nun müssen Sie nur noch die Werte mit Ihrem
Warenwirtschafts- bzw. ERP-System verbinden.
Jetzt haben Sie eine
SWOT-Analyse im Dashboard-Stil.
letzte Änderung K.D.
am 27.02.2023
